| 无触点稳压器 |

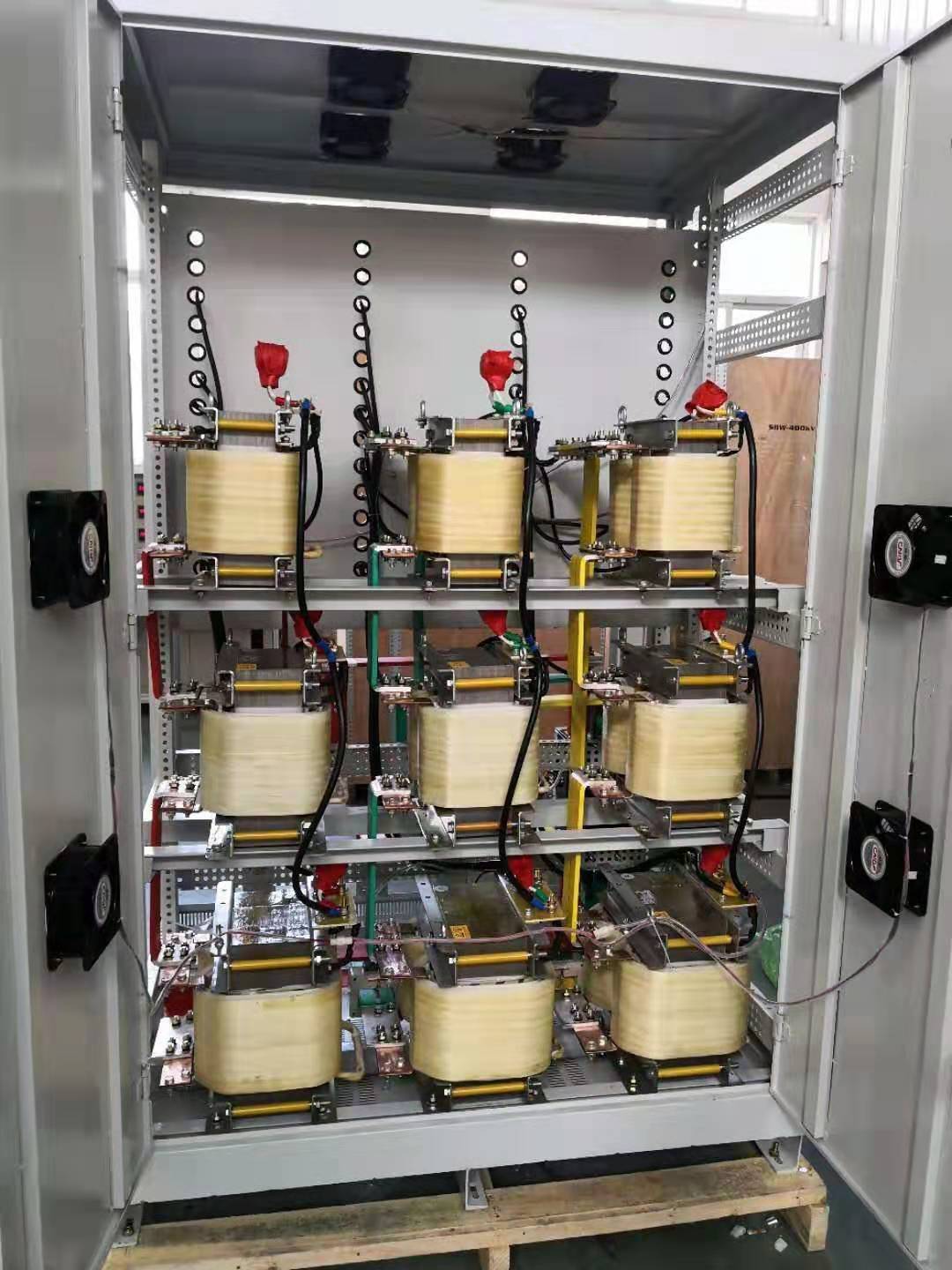

CWY-100KVA无触点稳压器产品概述
1、延时输出：接通电源后，自动延时5-8秒后投入工作；
2、过、欠压保护：输出电压大于输出额定值±10%（±2%）或小于输出额定值±10%（±2%）时，自动报警并切断电源；
3、过流与短路保护：超过设定的电流或过载短路时，电源开关自动跳闸；
4、缺相保护：缺相时声光报警、自动断电；
5、自动检测诊断功能：当硬件发生故障时，微机能自动诊断并发出光报警信号；
6、市电直通功能：当电网电压变化在额定电压±4 %范围内时，除微机外稳压器能自动停止工作，供电处于市电直通状态。
7、市电双旁路功能：硬件发生故障或保险丝断路,而电网电压变化在额定电压10%范围内时, 稳压器能自动直通状态供电；在此情况下亦可通过“市电/稳压”旁路开关，手动切换至市电直通状态。
8、自动控温功能：当隔离变压器线圈温度超过+70℃，自动温度控制器将自动启动排风散热功能（普通风扇、恒流风机）
9、适用负载：适用于任意负载
10、抗浪涌性能：（可选择）在线路输入端配置高能浪涌冲击抑制器,有效的解决雷电感应等在10μs -100μs之间的脉冲尖峰电压对设备的致命冲击。
11、滤波性能：（可选择）在输入端配置灵敏追踪滤波装置，有效滤除和吸收感性负载断开及电场、磁场对线路产生的污染信号，严格控制谐波对数字设备的冲击。
12、通信接口（可选择）RS-232、485、GPS 可实现遥控、遥信。遥测。
13、显示界面（可选）：LED、LCD、触摸、彩屏（具备相电压、线电压、有功、无功、功率因数、电流、功率、频率、****电压、****电流等显示，远程读取功能，兼具计量功能等功能）
14、控制方式（可选）：手/自动、智能、单片机、数字模拟等无触点调压
15、防护等级（可选）：户内/户外、隧道专用、海上/船上专用（三防）、给种不同IP等级。
产品参数
|
|
型号 |
额定容量(kVA) |
输出电流(A) |
输入电压(V) |
输出电压(V) |
工作频率(Hz) |
耐压(V) |
绝缘电阻(MΩ) |
效率 |
波形畸变 |
稳压精度 |
稳压时间 |
抗干扰(雷击)能力 |
滤波性能 |
|
三相系列 |
ZSBW-10 |
10 |
16 |
304~456
(±20%)
可选
266~494
（30%）
228~532
（40%） |
380v±1-5%
可设定 |
50
~
60 |
2000
1分钟
无击穿 |
≥2 |
≥98% |
≤
1%
(附加) |
±(1~5)%
可设定 |
≤
0.04s |
尖峰迎制
输入4000V
脉宽2us，
输出小于20v，
输入4000V
脉宽0.5us
输出小于2v |
频率0.1MHZ~10MHZ
插入耗损插模70~100dB，
共模100dB |
|
ZSBW-20 |
20 |
30 |
|
ZSBW-30 |
30 |
46 |
|
ZSBW-50 |
50 |
76 |
|
ZSBW-100 |
100 |
152 |
|
ZSBW-180 |
180 |
274 |
|
ZSBW-225 |
225 |
342 |
|
ZSBW-320 |
320 |
487 |
|
ZSBW-400 |
400 |
608 |
|
ZSBW-500 |
500 |
761 |
|
ZSBW-600 |
600 |
913 |
|
单相系列 |
ZDBW-3 |
3 |
14 |
176~264
（20%）
154~286
（30%）
132~308
（30%） |
220±5% |
|
|
|
ZDBW-5 |
5 |
24 |
可设定 |
|
ZDBW-10 |
10 |
47 |
|
|
ZDBW-20 |
20 |
93 |
|
|
ZDBW-30 |
30 |
138 |
|
功能选型
|
相数 |
型号 |
容量(KVA) |
外形尺寸(高/宽/深) |
重量(kg) |
|
三相系列 |
ZSBW-10 |
10 |
1350X550X450 |
150 |
|
ZSBW-20 |
20 |
1350X550X450 |
170 |
|
ZSBW-30 |
30 |
1350X550X450 |
205 |
|
ZSBW-50 |
50 |
1350X550X450 |
250 |
|
ZSBW-100 |
100 |
1450X650X450 |
400 |
|
ZSBW-180 |
180 |
1800X750X700 |
580 |
|
ZSBW-225 |
225 |
1800X750X700 |
630 |
|
ZSBW-320 |
320 |
2100X1100X850 |
910 |
|
ZSBW-400 |
400 |
2200X1100X850 |
960 |
|
ZSBW-500 |
500 |
2200X1200X900 |
1120 |
|
ZSBW-600 |
600 |
2200X1200X900 |
1240 |
|
ZSBW-800 |
800 |
2200X1400X950 |
1400 |
|
ZSBW-1000 |
1000 |
2200X1400X950 |
1600 |
|
单相系列 |
ZDBW-3 |
3 |
355X200X450 |
18 |
|
ZDBW-5 |
5 |
355X200X450 |
26 |
|
ZDBW-10 |
10 |
410X225X500 |
47 |
|
ZDBW-20 |
20 |
500X560X300 |
91 |
|
ZDBW-30 |
30 |
550X650X350 |
120 |
|
使用条件
ZSBW，ZDBW系列稳压器应在室内使用，正常使用条件为：
1、环境温度：－15℃～＋45℃
2、海拔高度：不超过2000m
3、相对湿度：≤90％
4、安装场所: 无严重绝缘的气体，蒸汽，灰尘，污垢及其他性和腐蚀性介质
5、安装场所：应无严重振动或颠簸
6、其他说明：凡不符合上述规定的特殊使用条件，应由使用单位和我厂协商确定
|
